Comment un disjoncteur protège-t-il votre système électrique ?

Table des matières

1. Qu'est-ce qu'un disjoncteur et pourquoi l'utiliser ?

2. Comment fonctionne notre produit : Spécification technique du disjoncteur

3. Comment choisir entre un disjoncteur à vide extérieur et un disjoncteur à vide intérieur

4. Pourquoi choisir notre marque – SYHF – et comment nous contacter

Qu'est-ce qu'un disjoncteur et pourquoi l'utiliser ?

Dans les systèmes électriques modernes, undisjoncteurest un élément de protection fondamental. Tel que défini en génie électrique, un disjoncteur est un dispositif de commutation automatique qui interrompt le flux de courant lorsque des conditions anormales, telles que des surcharges ou des courts-circuits, se produisent, protégeant ainsi l'équipement et prévenant les risques d'incendie.

Plus précisément, le type connu sous le nom dedisjoncteur à vide (VCB)utilise le vide comme moyen d'extinction de l'arc lorsque les contacts s'ouvrent. Cette technologie assure une interruption très rapide de l’arc et des performances isolantes élevées.

Pourquoi utiliser un disjoncteur à vide ?

• Il permet une interruption rapide des courants de défaut car le milieu sous vide ne permet pas d'entretenir l'arc.

• Les besoins de maintenance sont réduits par rapport aux disjoncteurs isolés au pétrole ou au gaz grâce à moins de consommables et à l'absence de fuite de gaz d'extinction d'arc.

• Il est plus respectueux de l'environnement : pas de gaz SF₆ (dans de nombreux cas), pas de fioul nécessaire.

• Il contribue à protéger les équipements sensibles et garantit la stabilité du système en offrant des performances de commutation fiables pour les systèmes moyenne tension (généralement les réseaux 3 kV-40 kV ou moyenne tension).

Comment fonctionne notre produit : Spécification technique du disjoncteur

Ci-dessous, nous présentons les spécifications détaillées de notre produit disjoncteur, qui a été conçu pour offrir des performances, une fiabilité et une flexibilité élevées dans les installations intérieures et extérieures.

Spécifications clés

Caractéristiques et avantages

• L'ampoule à vide garantit que l'arc s'éteint rapidement car dans le vide, un arc entretenu ne peut pas persister.

• Conception compacte pour une installation en intérieur : encombrement réduit, poids plus léger, intégration plus facile dans un appareillage blindé.

• Construction robuste résistante aux intempéries pour une installation en extérieur : peut résister à la pluie, à la poussière, à l'exposition aux UV et aux températures extrêmes.

• Une faible maintenance réduit les coûts du cycle de vie et améliore la disponibilité.

• Une large gamme de valeurs nominales permet une sélection en fonction du profil de charge et de courant de défaut spécifique de votre système.

Comment choisir entre un disjoncteur à vide extérieur et un disjoncteur à vide intérieur

Lors de la sélection d'un disjoncteur à vide, l'emplacement et l'environnement sont des facteurs cruciaux qui influencent la conception, les performances et le coût. Ci-dessous, nous décrivons et comparons les deux principales catégories de déploiement : extérieur et intérieur.

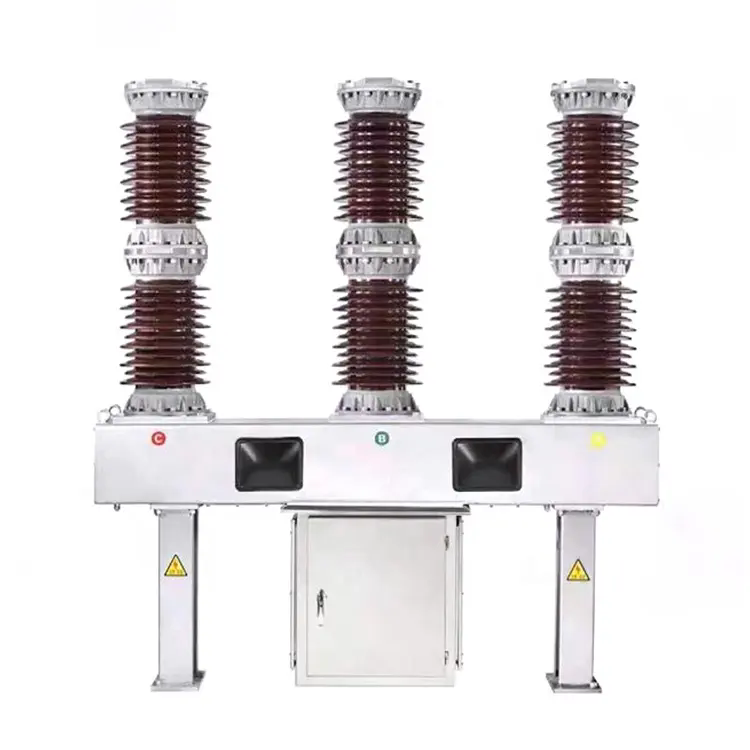

Disjoncteur à vide extérieur

Undisjoncteur à vide extérieurest spécialement conçu pour être installé dans des sous-stations en plein air, des applications montées sur poteaux ou des sites éloignés où l'équipement sera exposé aux éléments.

Considérations clés pour une utilisation en extérieur :

• Doit avoir un boîtier étanche et robuste avec un indice de protection élevé (par exemple, IP55+).

• Doit être capable de fonctionner de manière fiable malgré l'exposition à la pluie, à la poussière, au vent, aux températures extrêmes, aux rayons UV et éventuellement à la contamination.

• Les lignes d'isolement, les dégagements d'isolation et la conception structurelle sont plus exigeants en raison de l'exposition extérieure.

• L'accessibilité et l'entretien peuvent être plus difficiles ; par conséquent, la fiabilité et la conception nécessitant peu de maintenance sont plus critiques.

Disjoncteur à vide intérieur

Undisjoncteur à vide intérieurest conçu pour être installé à l'intérieur d'un bâtiment ou d'une salle de commutation dans un environnement contrôlé, tel que des bâtiments commerciaux, des installations industrielles, des centres de données ou des locaux techniques intérieurs.

Considérations clés pour une utilisation en intérieur :

• L'environnement est plus contrôlé (température, humidité, poussière) donc la conception peut être plus compacte, plus simple.

• L'accès à la maintenance est plus facile ; l'intégration dans un appareillage blindé est plus simple.

• Le coût a tendance à être inférieur à celui de la variante extérieure car les exigences en matière de conception environnementale et d'enceinte sont moindres.

Tableau comparatif

Comment décider lequel utiliser

• Demander:Où sera situé le disjoncteur ?S'il est à l'extérieur et exposé, alors type extérieur. Si à l'intérieur, alors type intérieur.

• Demander:Quel est le niveau de stress environnemental ?Variations de température élevées, poussière, humidité → privilégier l'aménagement extérieur.

• Demander:Quel est le budget et la capacité de maintenance ?Les installations extérieures peuvent nécessiter un coût initial et une complexité plus élevés.

• Demander:Quels sont le niveau de courant de défaut et la tension nominale nécessaires ?Assurez-vous que le type que vous choisissez répond aux spécifications techniques de votre système.

Dans de nombreux cas, la sélection minutieuse du type correct évite des erreurs coûteuses ultérieurement, comme l'installation d'une unité intérieure dans un site extérieur exposé, ce qui peut entraîner une courte durée de vie ou des pannes.

Pourquoi choisir SYHF et comment nous contacter

Notre marque,SYHF, se spécialise dans la fourniture de disjoncteurs à vide de haute qualité adaptés aux applications intérieures et extérieures. Avec des décennies d’expertise dans le domaine des appareillages électriques, nous garantissons que vous recevez des équipements répondant aux spécifications appropriées, dotés d’une construction robuste et d’une longue durée de vie.

En choisissant les disjoncteurs SYHF, vous bénéficiez :

• Ingénierie précise pour les exigences de tension, de courant et spécifiques au site de votre système.

• Une large gamme de modèles couvrant les déploiements intérieurs et extérieurs.

• Technologie d'interrupteur à vide fiable et nécessitant peu d'entretien qui réduit le coût global de possession.

• Support technique complet, documentation et service après-vente.

Pour plus d'informations sur nos produits, la correspondance des spécifications, la personnalisation et les prix, veuillezContactez-nous. Notre équipe chez SYHF est prête à vous guider tout au long du processus de sélection, garantissant le bon choix pour votre système électrique et protégeant votre investissement.

Questions et réponses courantes sur les disjoncteurs

Q : Qu'est-ce qu'un disjoncteur à vide et comment fonctionne-t-il ?
R : Un disjoncteur à vide utilise une chambre de coupure scellée sous vide pour éteindre l'arc lorsque les contacts du circuit s'ouvrent. Le vide offre une rigidité diélectrique élevée et une extinction rapide de l'arc, ce qui le rend très efficace pour les applications moyenne et haute tension.

Q : Puis-je utiliser un disjoncteur à vide intérieur à l’extérieur ?
R : Généralement non. Les unités intérieures sont conçues pour des environnements contrôlés et peuvent manquer de l'étanchéité, de la robustesse structurelle et des dégagements d'isolation requis pour une exposition extérieure. Leur utilisation à l’extérieur peut entraîner une durée de vie réduite ou une panne.

Q : Quel entretien est requis pour un disjoncteur à vide ?
R : La maintenance est minime par rapport aux technologies plus anciennes. Les contrôles clés comprennent des tests périodiques de fonctionnement mécanique, une inspection de l'usure des contacts et la garantie de l'intégrité du boîtier. Les interrupteurs à vide sont durables et nécessitent un entretien moins fréquent s'ils sont installés correctement et dans un environnement approprié.

Pour un partenaire et une gamme de produits fiables, SYHF est prêt à fournir des conseils d'experts et des équipements de qualité. N'hésitez pas àContactez-nouspour votre prochain projet.
