Utilisez-vous le bon disjoncteur pour votre application ?

Table des matières

1. Qu'est-ce qu'un disjoncteur : comment ça marche, pourquoi c'est important, ce que vous devez savoir

2. En quoi les commutateurs de charge pneumatique diffèrent et pourquoi ils sont importants

3. Comment fonctionnent les interrupteurs-sectionneurs, pourquoi ils sont utilisés, quelles sont les différences de spécifications

4. Paramètres et spécifications du produit pour notre gamme de disjoncteurs + FAQ

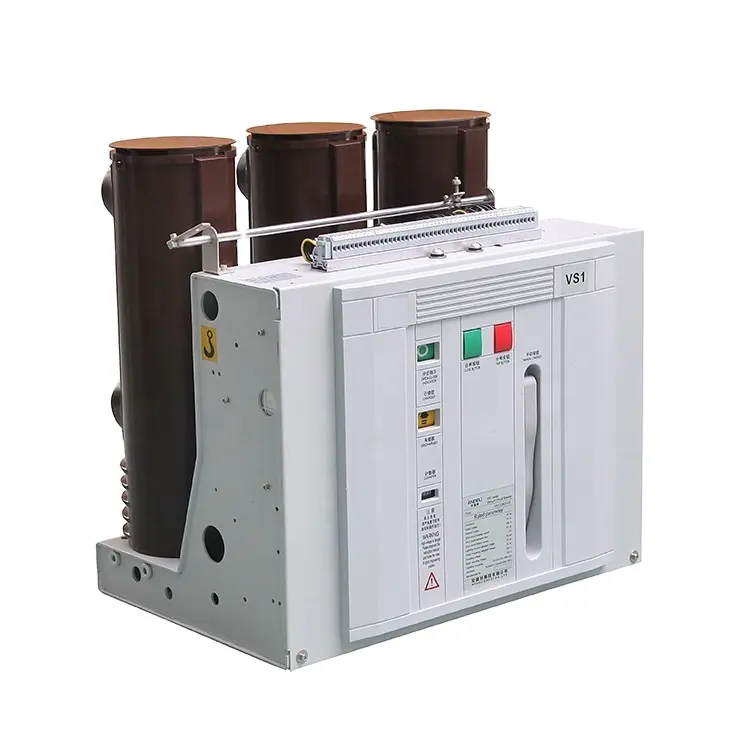

Qu'est-ce qu'un disjoncteur : comment ça marche, pourquoi c'est important, ce que vous devez savoir

Comment fonctionne un disjoncteur ?

A disjoncteurest un dispositif de commutation électromécanique (ou électronique) qui interrompt le flux de courant électrique lorsqu'un défaut (tel qu'une surintensité, une surcharge ou un court-circuit) est détecté. En interne, de nombreux disjoncteurs combinent un bilame (pour la protection contre les surcharges thermiques) et un électro-aimant (pour une interruption instantanée des courts-circuits). Lorsque le mécanisme de déclenchement du disjoncteur s'active, les contacts se séparent, l'arc qui se forme est éteint par le moyen ou le mécanisme d'extinction de l'arc, et le flux de courant est arrêté.

Pourquoi un disjoncteur est-il d’une importance cruciale ?

• Il protège le câblage, l'équipement et les personnes en interrompant les flux de surintensité potentiellement dangereux avant qu'un dommage, un incendie ou une panne d'équipement ne se produise.

• Contrairement à un fusible jetable, le disjoncteur peut être réinitialisé et réutilisé, améliorant ainsi la maintenance et la fiabilité du système.

• Dans les systèmes de distribution d'énergie modernes, le disjoncteur sert également de protection sélective, permettant la coordination de plusieurs circuits, évitant ainsi les pannes inutiles.

Quelles sont les principales caractéristiques techniques que vous devriez évaluer ?

Voici une liste récapitulative des paramètres les plus importants :

Celles-ci correspondent aux directives de l'industrie : par exemple, le fabricant Eaton décrit les cinq parties principales des disjoncteurs (châssis, mécanisme de commande, contacts, extincteur d'arc, déclencheur) et explique comment ces pièces déterminent les performances.

FAQ brèves (questions courantes)

Q : Quelle est la différence entre un fusible et un disjoncteur ?
R : Un fusible est un dispositif unique qui fond et doit être remplacé après un événement de surintensité, tandis qu'un disjoncteur peut être réinitialisé après un déclenchement et intègre souvent des fonctionnalités de protection supplémentaires telles qu'une protection contre les défauts à la terre ou contre les défauts d'arc.
Q : Pourquoi mon disjoncteur continue-t-il à se déclencher ?
R : Des déclenchements fréquents indiquent soit que le circuit est surchargé (trop d'appareils consomment du courant), qu'il y a un court-circuit ou un défaut à la terre, ou que le disjoncteur est peut-être défectueux/obsolète. Un dimensionnement et un câblage appropriés sont essentiels.
Q : Puis-je remplacer un disjoncteur par n’importe quelle marque ?
R : Pas toujours. Le disjoncteur doit répondre à des spécifications compatibles (tension, courant, pouvoir de coupure) et être conforme aux exigences du panneau et aux codes électriques locaux. L'utilisation d'une marque incompatible ou de spécifications incorrectes peut annuler les garanties ou compromettre la sécurité.

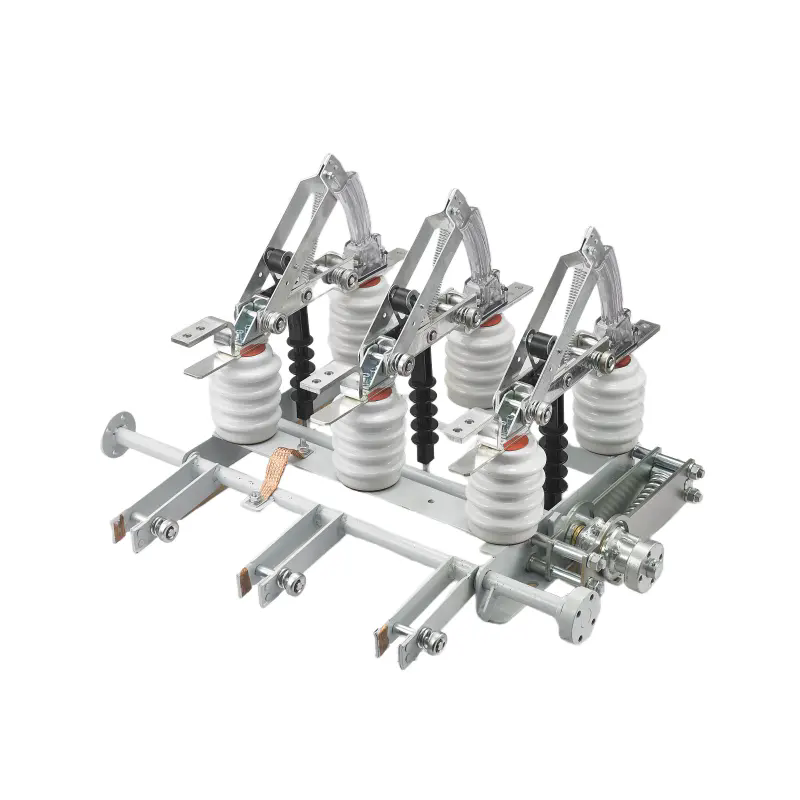

En quoi les commutateurs de charge pneumatique diffèrent et pourquoi ils sont importants

Comment fonctionne un interrupteur de charge pneumatique ?

UnSectionneur intérieurest un type d'appareillage de commutation utilisé comme moyen d'extinction d'arc lors de la création ou de la coupure d'un circuit sous charge. Il est capable deétablir et couper des courants de charge(mais pas nécessairement des courants de défaut élevés) d'une manière plus sûre qu'un isolateur standard.
Les contacts se séparent, un arc peut se former dans l'entrefer et des caractéristiques de conception spéciales (cornes d'arc, flux d'air, géométrie des contacts) sont utilisées pour étirer, refroidir et éteindre l'arc.

Pourquoi le sectionneur intérieur est-il utile dans les systèmes ?

• Il permetcommutation en directdes circuits de charge (c'est-à-dire des circuits sous tension et transportant du courant) sans nécessiter la fonction d'interruption complète des circuits de défaut d'un disjoncteur lourd, offrant ainsi une alternative moins coûteuse pour certaines applications.

• Il est souvent utilisé pour les lignes d'alimentation, l'isolation des transformateurs et les panneaux de distribution où une protection complète par disjoncteur n'est peut-être pas nécessaire mais où une commutation sûre est essentielle.

• La conception plus simple signifie souvent un coût inférieur, une maintenance réduite et une installation plus simple par rapport aux disjoncteurs haute capacité.

Que faut-il vérifier lors de la sélection ?

• Tension et courant nominaux pour la commutation de charge

• Qu'il soit conçu pourcréation/déconnexion de charge vive(interrupteur-sectionneur) plutôt qu'une simple isolation sous courant nul

• La conception de l'extinction de l'arc (air par rapport à d'autres médias) et la maintenance prévue

• Comment il s'interface avec les dispositifs de protection (par exemple, un dispositif de coupure de courant de défaut est-il toujours nécessaire en aval ?)

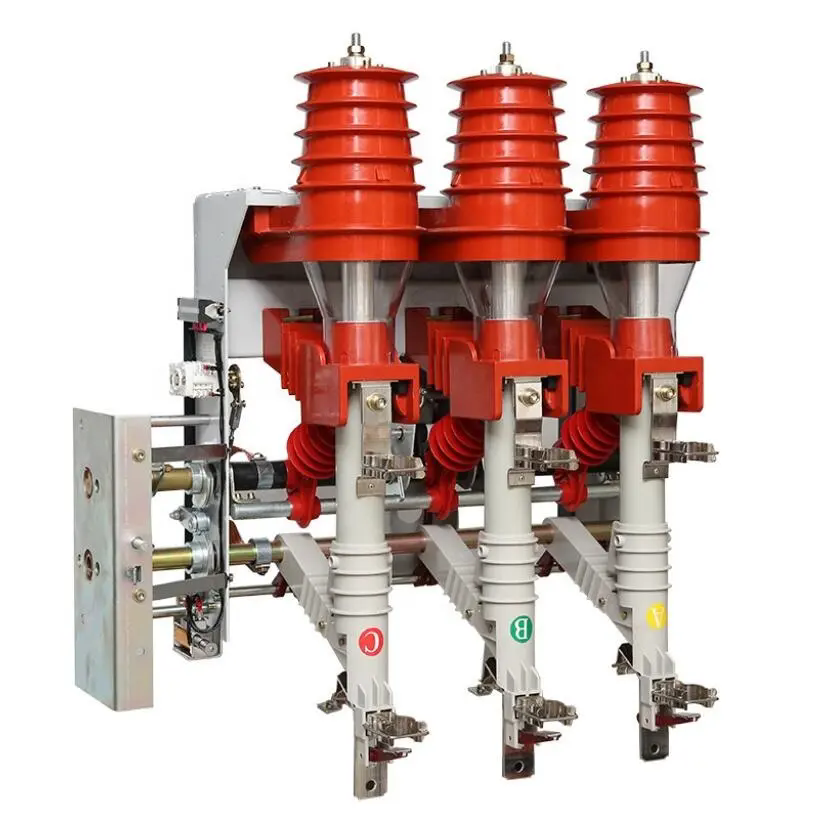

Comment fonctionnent les interrupteurs-sectionneurs, pourquoi ils sont utilisés, quelles sont les différences de spécifications

Comment fonctionne un interrupteur-sectionneur ?

Un interrupteur-sectionneur (LBS) est conçu pour établir et couper en toute sécurité des circuits sous charge (c'est-à-dire lorsque le courant circule) et pour isoler le circuit pour la maintenance. Il utilise des mécanismes (contacts à ressort, chambres d'extinction d'arc, fluides gaz/vide) pour gérer l'arc lors de l'ouverture d'un circuit sous tension.
Lors de l'ouverture sous charge, l'appareil doit contrôler l'arc jusqu'à ce que le courant tombe à zéro, ou détourner l'énergie de l'arc en toute sécurité. Certains appareils LBS sont conçus pour transporter des courants de défaut pendant le court laps de temps nécessaire jusqu'à ce qu'un fusible ou un disjoncteur agisse.

Pourquoi choisir un interrupteur-sectionneur plutôt qu'un disjoncteur standard ?

• Il peut fournir une commutation rentable là où une protection complète n'est pas requise (par exemple, dans les systèmes où un disjoncteur en amont gère l'interruption en cas de défaut).

• Il permet une commutation sûre des circuits sous tension (pour la maintenance, le transfert de charge) sans interruption complète de l'ensemble du système.

• La structure plus simple peut réduire l'encombrement, réduire la maintenance et augmenter la facilité d'installation dans certains contextes de distribution moyenne tension.

• Il prend en charge la flexibilité du système : commutation entre les départs, gestion des connexions des transformateurs et reconfiguration du réseau de distribution.

Quelles sont les principales distinctions en matière de spécifications ?

Contrairement aux disjoncteurs complets,interrupteurs-sectionneurspeut-être avoirpouvoir de coupure sur défaut inférieur, mais bon transport de charge et fabrication/casse sous charge.

• Tension et courant nominaux (pour un fonctionnement normal)

• Courant nominal d'ouverture/déconnexion de la charge

• Capacité d'interruption de petits courants inductifs/capacitifs

• Qu'elle soit adaptée à l'interruption des courants de défaut ou que seule la protection en aval couvre les courants de défaut

• Endurance mécanique, moyen d'extinction d'arc, capacité de fonctionnement à distance

Voici un tableau comparatif pour une compréhension claire :

Paramètres et spécifications du produit pour notre gamme de disjoncteurs + FAQ

Exemple de spécification de produit

Vous trouverez ci-dessous un tableau de spécifications détaillé de notre offre de produits de disjoncteurs standard sous la marqueSyhf. Ces paramètres peuvent être personnalisés selon les exigences du client.

Principales caractéristiques de notre gamme de produits:

• Pouvoir de coupure élevé, conforme aux normes CEI/IEEE.

• Conception robuste de la chambre d'extinction d'arc pour une longue durée de vie.

• Déclencheurs modulaires permettant la surveillance et la coordination à distance.

• Indication d'état claire (ON/OFF/TRIPPED) et poignées verrouillables pour plus de sécurité.

• Conçu pour une intégration facile dans les systèmes d’appareillage ou une rénovation dans des panneaux existants.

Questions et réponses plus courantes

Q : Comment choisir entre un interrupteur-sectionneur et un disjoncteur complet ?
R : Si votre système nécessite des commutations fréquentes sous charge (par exemple des alimentations, l'isolation d'un transformateur ou une reconfiguration du réseau), un interrupteur-sectionneur (LBS) peut être approprié car il prend en charge le travail/déconnexion sous courant dans un format rentable. Cependant, si votre application doit interrompre des courants de défaut élevés et fournir une protection complète (court-circuit, surcharge, défaut d'arc, etc.), un disjoncteur avec un calibre d'interruption de défaut complet est nécessaire.

Q : Puis-je utiliser un disjoncteur d’un fabricant dans un panneau d’un autre fabricant ?
R : Dans de nombreux cas, un ajustement physique et mécanique peut être possible, mais la sécurité, la coordination, la garantie et la conformité au code doivent être vérifiées. Le disjoncteur doit être conforme à la configuration du jeu de barres du panneau, au type de connecteur, à la valeur nominale du châssis et à la valeur nominale de coupure. L’utilisation d’une marque incompatible peut annuler la certification du panneau ou conduire à une protection sous-optimale.

Q : Quel entretien de routine un disjoncteur nécessite-t-il ?
R : Même si les disjoncteurs sont conçus pour être réenclenchés et réutilisés, une inspection périodique est essentielle : vérifier les signes visuels d'usure (érosion des contacts, surchauffe, décoloration), tester le fonctionnement mécanique du mécanisme, vérifier les réglages et le fonctionnement du déclencheur, s'assurer que les connexions sont serrées et qu'il n'y a pas de corrosion. Un entretien régulier garantit la fiabilité et prolonge la durée de vie.

En conclusion, àSyhfnous proposons une gamme complète de solutions de protection de circuit, des disjoncteurs standards aux interrupteurs-sectionneurs en passant par les options d'interrupteurs de charge pneumatiques, conçues pour répondre aux demandes évolutives des systèmes de distribution modernes, des installations industrielles et des installations renouvelables. Notre expertise vous garantit de sélectionner le bon appareil : la classe de tension, le courant nominal, le pouvoir de coupure et le mécanisme adaptés à votre application. Pour des consultations, des solutions personnalisées et des devis —Contactez-nouspour garantir que vos systèmes sont protégés par les équipements les plus appropriés.
