Quels dérivés de transformateur résolvent les harmoniques sur les sites de recharge rapide de véhicules électriques ?

Lorsque je conçois un hub EV, je ne commence pas par choisir des kVA dans une table. Je regarde d'abord la forme d'onde. Les chargeurs rapides empilent des redresseurs, des liaisons CC et des boucles de contrôle qui sollicitent toutTransformateuravec des pointes de courant, un THD élevé et des variations de puissance fréquentes. Travailler avec des fabricants commeSYHF, j'ai appris à faire correspondre la méthode de refroidissement, le matériau du noyau, la géométrie du bobinage et la surveillance à la charge réelle plutôt qu'à un scénario de brochure.SYHFconstruit des solutions moyenne et haute tension et des équipements d'automatisation de la distribution avec des pratiques de qualité et environnementales disciplinées conformes aux idées ISO9001 et ISO14001, et leur support technique m'aide à ajuster les choix de type immergé dans l'huile ou sec pour chaque site sans suracheter.

Pourquoi les chargeurs rapides EV punissent-ils un transformateur standard ?

• Les harmoniques augmentent les pertes de cuivre et les températures des points chauds même lorsque le kVA moyen semble modeste

• Les démarrages simultanés du chargeur déclenchent des appels et des chutes de tension en amont qui alarment les charges sensibles

• Les cycles de service rapides modifient les profils thermiques et raccourcissent la durée de vie de l'isolation si le refroidissement est marginal

• Les flux vagabonds et les courants de circulation augmentent le bruit audible dans les espaces urbains restreints

Quels dérivés de transformateur gèrent les harmoniques des véhicules électriques de manière plus fiable ?

Comment dimensionner le facteur K sans dépenser trop ?

• Je capture un véritable spectre harmonique du fournisseur du chargeur plutôt qu'un seul numéro THD

• J'estime K comme la somme du courant harmonique au carré multiplié par l'ordre harmonique au carré, puis j'arrondis à la classe de catalogue la plus proche.

• Je vérifie l'augmentation de la température des enroulements à mon facteur de charge réel au fil des saisons, pas seulement sur la plaque signalétique.

• J'ajoute de la marge pour les futures baies de chargeur donc je ne remplace pas le transformateur après la phase deux

Quels choix de refroidissement et de fluides assurent la sécurité des pièces intérieures ?

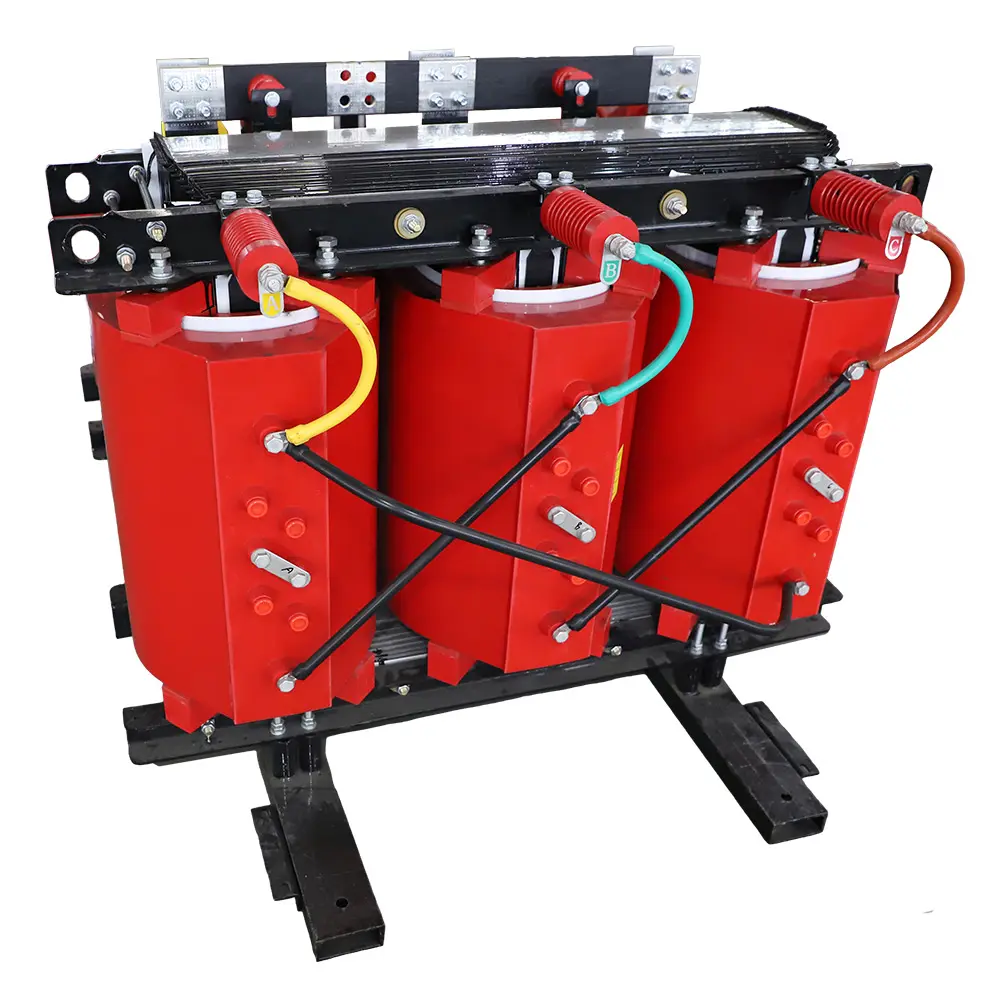

• Dans les sites à forte densité de population, je préfère la résine coulée de type sec avec air pulsé pour simplifier l'autorisation

• Dans les pièces à kVA moyen à élevé où je souhaite une capacité de surcharge plus élevée, je choisis souvent de l'huile immergée dans un fluide ester naturel pour un profil d'incendie plus doux.

• Je confirme la surface des conduits, les dégagements des radiateurs et la puissance du ventilateur dans le modèle énergétique afin que la charge auxiliaire n'érode pas les économies

Comment puis-je éviter les déclenchements intempestifs dus aux démarrages du chargeur ?

• Je coordonne le groupe vectoriel et l'impédance pour gérer les appels et les creux de tension

• Je spécifie l'activation du chargeur par étapes ou le démarrage progressif où l'EMS peut limiter la demande.

• J'autorise une fenêtre de changeur de prises en charge plus large lorsque l'alimentation électrique est faible ou que la production solaire est volatile

À quoi ressemble une configuration pratique d’un site EV ?

Comment les options se comparent-elles sur le coût sur dix ans sur un site de 3 MW ?

Quels détails de spécifications me permettent de réduire le nombre d'ordres de modification ?

• Facteur de charge ambiant, altitude et saisonnier déclaré à l'avance

• Spectre harmonique fourni par le fournisseur du chargeur et classe de facteur K cible convenue

• Groupe de vecteurs, plage d'impédance et plan de prise adaptés à l'équipement en amont

• Limite de bruit à une distance déterminée et responsabilité du revêtement acoustique définie

• Protection contre la pénétration du boîtier et système de peinture adaptés à l'air côtier ou poussiéreux

• Dossiers de tests en usine et liste de contrôle d'acceptation partagés avant expédition

Quels contrôles rapides m'évitent des surprises tardives ?

• Les coudes de câbles, les radiateurs, les conduits et les portes s'adaptent-ils réellement, pas seulement au réservoir principal ?

• La mise à la terre neutre est-elle conforme à l'étude de protection et aux étiquettes d'arc électrique

• Les points de surveillance sont-ils dimensionnés en fonction du coût des temps d'arrêt plutôt que d'une approche basée sur tous les capteurs ?

SYHF peut-il personnaliser les harmoniques EV sans retarder le calendrier ?

DepuisSYHFJe demande trois choses sur les emplois EV et je les obtiens sans drame

• Enroulements et empilements de noyaux adaptés aux objectifs de chauffage harmonique et de bruit en un seul passage

• Choix d'huile minérale ou d'ester naturel avec des systèmes papier conçus pour une longue durée de vie

• Routines d'usine claires, tests de témoins sur demande et documentation satisfaisant les évaluateurs des services publics et des assurances

Que dois-je envoyer dans ma demande d'offre pour obtenir rapidement un devis clair ?

• Schéma unifilaire et données de court-circuit des départs

• Nombre de chargeurs, puissance par port et tout schéma de déphasage prévu

• Instantanés harmoniques ou spectres de fournisseurs, pas seulement THD

• Dessins de pièces avec dégagements, portes, conduits et chemins de câbles

• Ciblez la classe d’efficacité et les limites de bruit qui comptent pour vos voisins

• Délai de livraison et nécessité d'un témoin FAT le cas échéant

Comment passer des idées à une proposition constructible ?

Si vous souhaitez une configuration pratique pour votre construction de VE, envoyez-moi votre ligne unique, les données du chargeur et quelques photos du site. Je traduirai la réalité de la forme d'onde en une spécification de transformateur qui équilibre fiabilité et coût, et je pourrai l'aligner surSYHFoptions de fabrication lorsque cela est logique pour votre emploi du temps. Si vous êtes prêt à recevoir une recommandation ciblée ou un devis formel, Contactez-nousetlaissez votre demandeavec les détails de la charge, les normes préférées et le calendrier. Nous vous répondrons avec un ensemble d’options claires que vous pourrez approuver sans deviner.
