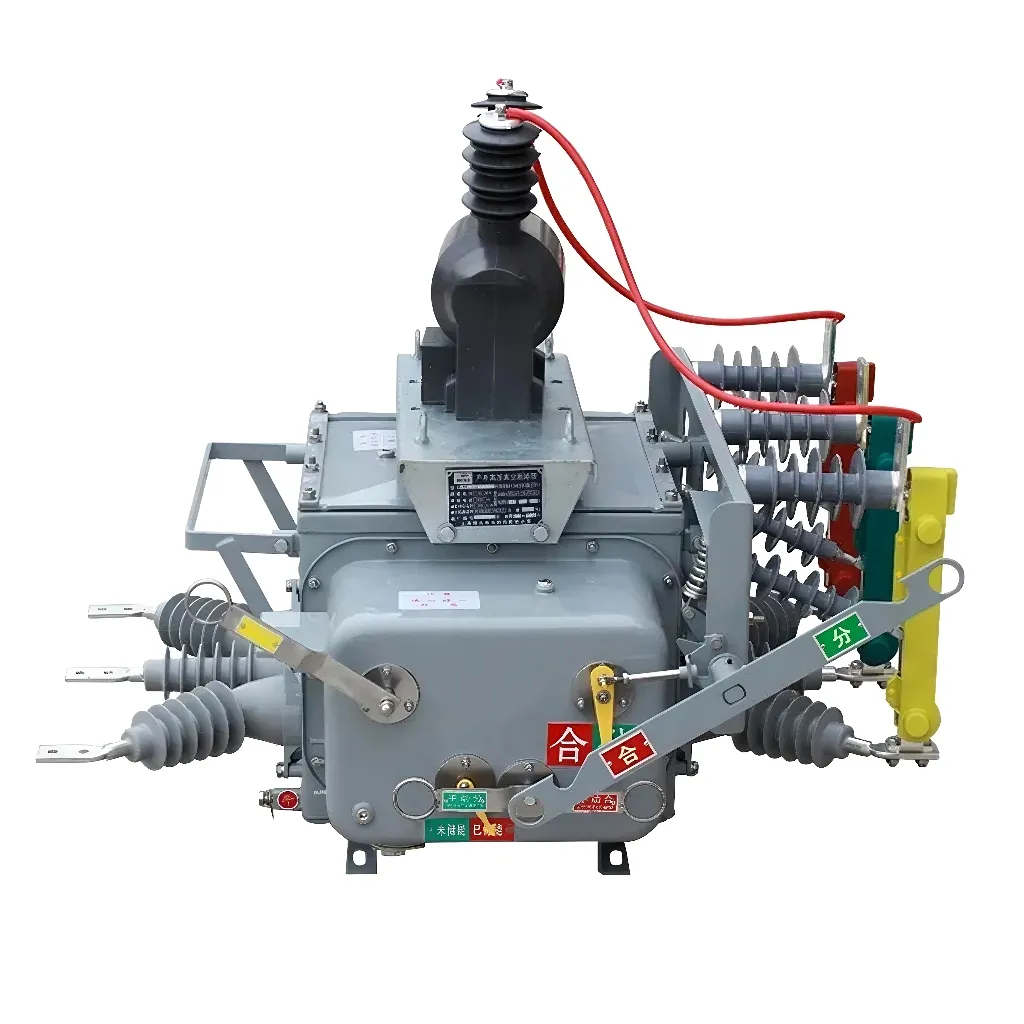

Disjoncteur à vide VCB dans le sous-station

Pendant l'opération de clôture, le disjoncteur de circuit à vide durable SYHF dans le sous-station est alimenté par l'énergie stockée dans le mécanisme de ressort. Le mécanisme de stockage d'énergie peut être entraîné par une alimentation externe ou manuellement par la poignée de stockage d'énergie. Une fois le stockage d'énergie terminé, l'indicateur de stockage d'énergie affiche le "stockage d'énergie". Dans le même temps, l'interrupteur de stockage d'énergie déconnecte l'alimentation du moteur de stockage d'énergie, laissant le disjoncteur à l'état fermé. Pendant l'opération de clôture, le disjoncteur peut être fermé, que le bouton "de fermeture" soit enfoncé manuellement ou que la bobine de solénoïde de fermeture soit déclenchée par le fonctionnement à distance. Une fois l'opération de clôture terminée, l'indicateur de stockage d'énergie et l'interrupteur de stockage d'énergie sont réinitialisés et la puissance du moteur est restaurée. Ensuite, le moteur est redynamisé. L'indicateur de clôture affiche "fermé" et le commutateur auxiliaire contacte les positions du commutateur. Dans l'opération d'ouverture, le disjoncteur peut être ouvert en appuyant sur le bouton "Ouvrir" manuellement ou en déclenchant la bobine de solénoïde de fermeture à distance. Une fois l'opération d'ouverture terminée, l'indicateur d'ouverture affiche "Open" et la position des contacts de commutation auxiliaires change. Dans le même temps, pendant l'opération d'ouverture, le compteur augmente de un, et le nombre correspondant peut être observé via la fenêtre d'observation du panneau.

Qu'est-ce qu'un disjoncteur à vide?

Les disjoncteurs à vide sont généralement appelés VCBS en termes professionnels. Les disjoncteurs à vide sont un type de disjoncteur inhabituel. Dans ce type de disjoncteur, l'arc est éteint par un milieu sous vide. Les disjoncteurs de vide sont largement utilisés car leur résistance diélectrique est nettement meilleure que tout autre milieu. Par rapport à d'autres milieux diélectriques, le vide est le meilleur médium pour extinction des arcs.

Étant donné que des disjoncteurs à vide sont utilisés à la fois pour changer et protéger l'équipement connecté, leur vitesse de fonctionnement doit être particulièrement rapide pour s'assurer que le disjoncteur peut trébucher rapidement en cas de défaut pour empêcher le courant de défaut d'endommager l'équipement. Ce type de disjoncteur est donc requis sur les lignes d'accès à la grille et les lignes d'interconnexion.
