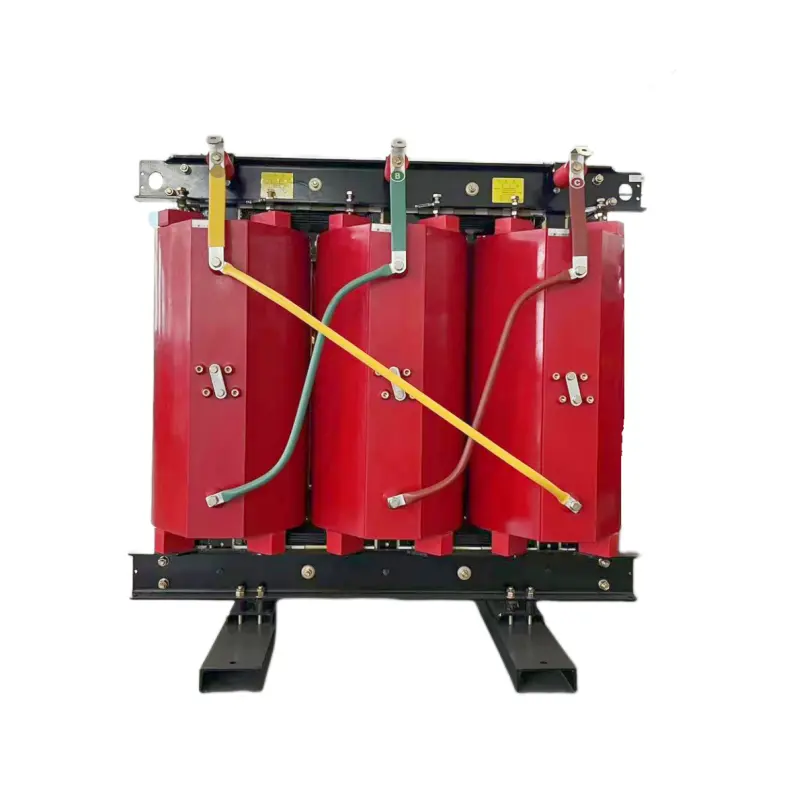

Transformateur de distribution de résine en trois phases

Le transformateur de distribution de résine à traits triphasé SYHF Advanced est conçu pour fournir la puissance aux systèmes triphasés. Ces dispositifs électriques ont trois conducteurs de circuit et peuvent ou non avoir un neutre. Le réseau de distribution utilise une alimentation en trois phases pour fournir une puissance pour les grands moteurs et autres grandes charges. Il existe de nombreuses spécifications de produits pour les transformateurs triphasées, y compris le type de transformateur, les tours d'enroulement, le mode de refroidissement, le type de noyau de fer et les paramètres à considérer. Les styles de configuration des transformateurs en trois phases incluent Delta Delta, Delta Wye (Y), Wye (Y) -Wye [Y], Wye [Y] -Delta, WY (Y] - monophasé, les spécifications de performance monophasées delta, les approbations régulatrices et les fonctions opérationnelles sont également importantes.

Transformateur de distribution de résine en trois phases, également connu sous le nom de transformateur de type sec en résine en résine époxy, il s'agit d'une sorte de transformateur de type sec SC (B) largement utilisé en raison de sa structure de résine époxy. Le processus de coulée en résine implique de couler des bobines dans le vide à l'aide de moules et d'équipement spécial. La résine époxy est un adhésif isolant, ce qui le rend non inflammable et adapté à une utilisation à l'intérieur. Ses enroulements sont enveloppés dans des matériaux de protection de haute qualité pour assurer une isolation solide même dans des environnements difficiles tels que la poussière et l'humidité.

La grande capacité thermique de l'enroulement coulé en place fait que le transformateur de distribution de résine en cours de coulée a une forte capacité de surcharge et aucun entretien, ce qui le rend populaire. Avec la croissance de l'économie mondiale, la demande de transformateurs de type sec en résine devrait augmenter rapidement.

Spécifications typiques du transformateur de distribution de résine en traits triphasé:

Tension nominale: 440 / 200V

Note de fonctionnement: 15 KVA

Grade d'isolation: 0,66 / 2,5 kV

Tapping primaire: 2,5+ 5%

Classe de transformateur: «B» / «F»

Application. Norme: 151171/1985

Structure: vernis intérieur et imprégné sèche,

Casting en résine ouverte.
