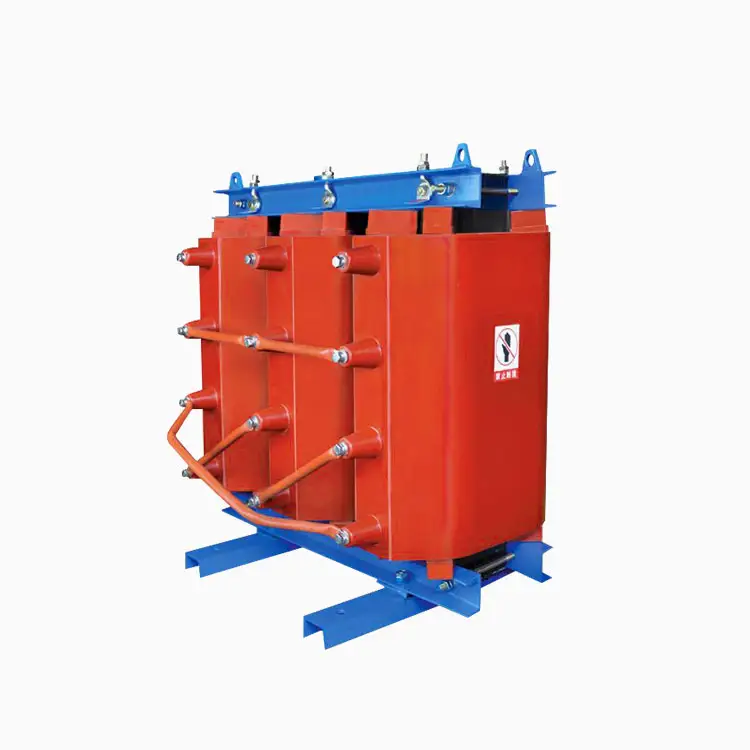

Transformateur de distribution de type sèche en alliage amorphe

SYHF Transformateur de distribution de type sèche en alliage amorphe de haute qualité L'épaisseur de la bande d'alliage amorphe utilisée est petite, et la résistivité est environ trois fois celle de la feuille d'acier en silicium à froid. Par conséquent, le noyau de fer fait d'alliage amorphe a une perte de courant de Foucault beaucoup plus petite que celle faite de feuille en acier en silicium à froid. La perte d'hystérésis de l'alliage est bien inférieure à celle de la feuille d'acier en silicium à froid. La perte de noyau est très faible, environ 75% inférieure à la perte à vide du transformateur de noyau en acier en silicium traditionnel. Il s'agit d'un transformateur d'économie d'énergie à faible perte à faible perte. De plus, la coercivité de l'alliage amorphe est bien inférieure à 4a / m, soit environ 1/7 de celle de la feuille en acier en silicium roulé à froid. La zone de boucle d'hystérésis de l'alliage amorphe est beaucoup plus petite que celle de la plaque en acier à froid, qui appartient à l'état amorphe. En raison de la faible perte, le transformateur en alliage amorphe a moins de chauffage, une augmentation de température à basse température et des performances de fonctionnement stable.

Le transformateur de distribution de type à sec en alliage amorphe utilise un alliage amorphe avec une conductivité magnétique exceptionnelle comme matériau central du transformateur et peut enfin obtenir une valeur de perte très faible. Mais il a de nombreuses caractéristiques, qui doivent être garanties et prises en compte dans la conception et la fabrication. Le corps principal reflète les aspects suivants:

(1) La dureté du matériau de feuille d'alliage amorphe est très élevée et il est difficile de cisaillement avec des outils conventionnels, il doit donc être considéré comme réduisant la quantité de cisaillement dans la conception.

(2) L'épaisseur de la feuille d'alliage amorphe unique est très mince et la surface du matériau n'est pas très plate, donc le facteur de remplissage du noyau est faible.

(3) Les alliages amorphes sont très sensibles à la contrainte mécanique. Dans la conception structurelle, le schéma de conception traditionnel avec le noyau de fer en tant que membre structurel principal de charge doit être évité.

(4) Afin d'obtenir d'excellentes caractéristiques de perte faible, les puces de fer en alliage amorphe doivent être recuites.

(5) En termes de performances électriques. Afin de réduire la quantité de cisaillement de puce de fer, le noyau de fer de l'ensemble du produit est composé de quatre cadres de noyau de fer distincts en parallèle, et chaque enroulement de phase est réglé sur deux images avec un circuit magnétique indépendant. En plus du flux magnétique fondamental, il y a aussi un troisième flux magnétique harmonique dans chaque cadre. Le troisième flux magnétique harmonique dans deux cadres de noyau en fer dans un enroulement est exactement opposé en phase et égal en valeur. Par conséquent, la somme des troisième vecteurs de flux magnétique harmonique dans chaque groupe d'enroulements est nul. Si le côté primaire est connecté en D, le circuit avec le troisième courant harmonique n'aura pas le troisième composant de tension harmonique sur la forme d'onde de tension induite du côté secondaire.
